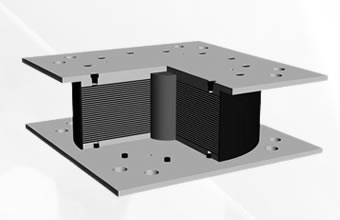

高阻尼橡胶支座

高阻尼橡胶支座是在天然橡胶中加入各种配合剂,可以提高橡胶的阻尼性能,利用这种具有阻尼效果的橡胶制成的支座称为高阻尼橡胶隔震支座(HDR支座)。

高阻尼橡胶隔震,由于采用高阻尼橡胶,具有稳定支撑、弹性复位和阻尼功能,在地震中可以吸收地震能量,减轻地震影响,并可单独作为隔震装置使用。

高阻尼橡胶支座隔震原理:吸收下部结构地震位移量,减少上部结构振动。提供水平复原力,吸收能量(阻尼)。


高阻尼橡胶支座参数

竖向承载力:204kN一21206kN;设计转角:0.006rad和0.008rad;等效阻尼比:>10%

支座位移:滑动型支座顺桥向设计位移为±100mm和±150mm两种,横桥向设计位移为±30mm;固定型正常设计剪应变为1.0,地震为2.0;摩擦系数:滑动型支座设计摩擦系数为0.03;适用温度范围:-40℃-60`C


高阻尼橡胶支座特点

1)竖向承载力、水平恢复力、阻尼(吸能)三位一体;

2)支座滞回特点(载荷-变形曲线)饱满、耗能显著;

3)橡胶配方改进、等效阻尼比可达10%以上;

4)维修管理成本低(无需其他阻尼装置);

5)大震后残余变形极小,无需更换;

6)高阻尼支座表面覆盖有橡胶保护层,保护内部橡胶不受臭氧、紫外线影响,具有更好的耐老化性,50年等效阻尼比降低不到2%;

7)HDR高阻尼橡胶的温度依存性较低,广泛用于不同气候地区;

8)HDR高阻尼橡胶与天然橡胶一样拥有比较优越的蠕变性能;

9)环保无污染。
