桥梁伸缩缝

公路桥梁伸缩缝

钢制伸缩缝装置板式橡胶制品这一类伸缩装置,很难满足大位移量的要求;钢制型的伸缩装置,很难做到密封不透水,而且容易造成对车辆的冲击,影响车辆的

3200

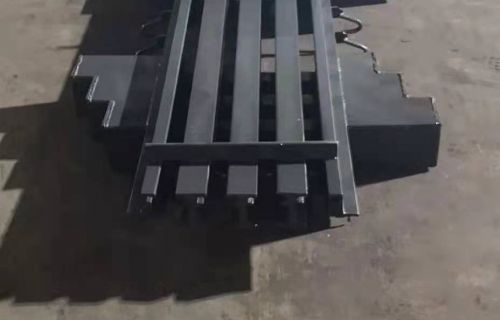

钢制伸缩缝装置

板式橡胶制品这一类伸缩装置,很难满足大位移量的要求;钢制型的伸缩装置,很难做到密封不透水,而且容易造成对车辆的冲击,影响车辆的行驶性。因此,出现了利用吸震缓冲性能好又容易做到密封的橡胶材料,与强度高性能好的异型钢材组合的,在大位移量情况下能承受车辆荷载的各类型模数支承式(模数式)桥梁伸缩装置系列。

TST弹性体橡胶伸缩缝

弹性体伸缩装置分为锌铁皮伸缩缝和TST碎石弹性伸缩缝,弹性体伸缩装置是一种简易的伸缩缝装置,对于中小跨径的桥梁,当伸缩量在20mm-40mm以内时可以采用TST碎石弹性伸缩缝装置,是将特制的弹塑性材料TST加热熔化后,灌入经过清洗加热的碎石中,即形成了TST碎石弹性伸缩缝,碎石用以支持车辆荷载,TST弹塑性体在一25℃~60℃条件下能够满足伸缩量的要求。

桥梁伸缩缝施工流程

1、切缝

桥面沥青混凝土铺筑完成并养护成型后进行切缝,开始切缝前,要求必须对沥青路面平整度进行检测,检测结果达到要求时,就根据施工图纸要求确定开槽宽度并准确进行测量放样,一般可拉两道彩色尼龙绳作为切缝参考线,这样能保证切缝尺寸准确、切缝顺直。

2、开槽

用风镐开槽,开槽深度不小于12cm。先用风镐凿除两切缝间的沥青路面部分,桥梁伸缩缝开槽后,要将槽口内所有杂物清除出来,并用高压水枪将剩余残渣冲洗干净。切缝线以外的沥青混凝土路面,在开缝前要先覆盖彩条布或钢板进行保护,这样一方面可以将开槽产生的杂物统一放在上面,另一方面可以防止切缝时产生的石粉污染路面。

3、校正钢筋

由于过往车辆及铺筑路面时施工机械及车辆的碾压,会有部分预埋钢筋发生变形甚至折断,应及时校正并按焊缝要求补焊,以满足预埋钢筋尺寸的要求及安装伸缩装置的要求,最少要保证每侧每1m范围内有两处与预埋钢筋焊接牢固。

4、吊装

桥梁伸缩缝装置整体长度较长,吊装就位时,易变形,如采用钢丝绳实行2点起吊,则会发生较大的弯曲变形,因此,要用25号槽钢2根,焊成“口”字形的铁扁担,并采用4点吊装。

5、安装调整

安装以前检验槽内杂物是否清理干净,特别是桥梁支座间的杂物必须用高压水枪冲洗干净。用自制门、短道木等组合成调平架,沿缝长2m等间距布置,用挂钩对称地钩在伸缩装置两侧的环形钢筋上,通过调整螺母和调整螺杆高度,抽出临时支撑并使伸缩装置顶面与沥青路面大致平顺,使伸缩装置中心线与实际预留缝中心线重合,误差不得大于3mm;然后调整伸缩装置的高程,,在其定位前进行平直度的检查。
